建筑幕墙在我国获得到长足的发展，一些系统达到或超越国外的水平，涌现出一大批精品工程和高科技含量的工程，但是同时也有很多工程出现问题，甚至是不可谅解的安全性问题。

经过近些年的工程检测、实验室检验以及技术会议的讨论，发现幕墙的这些问题可以通过设计手段加以避免。

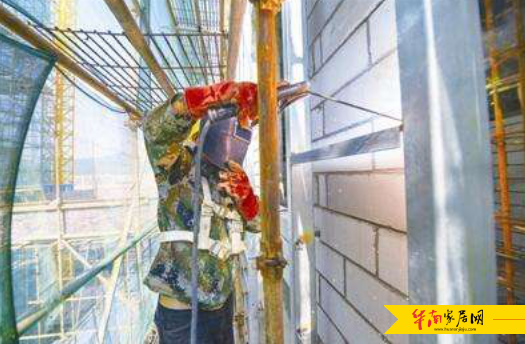

石材幕墙设计要点

面板与龙骨无横向定位

与单元幕墙挂点一样，石材面板的挂接也应遵循一定的规则，四点之中应该有一点与龙骨相对规定，其余三点能够吸收温度变形，承受垂直幕墙表面的荷载。

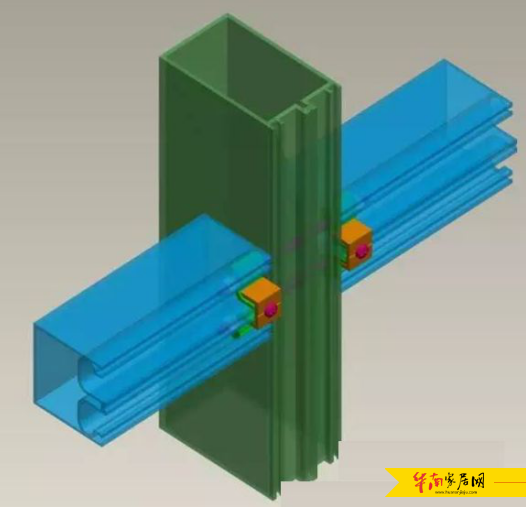

短横梁

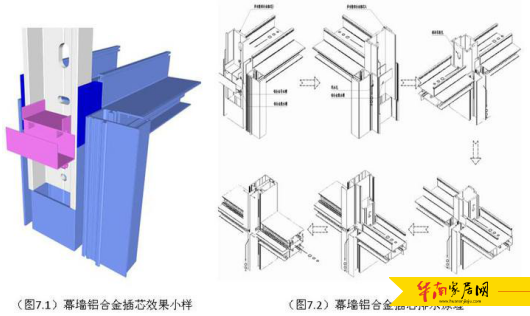

伸缩缝不能传递弯矩

采用角钢或槽钢制作的立柱，在伸缩缝部位应进行专门设计，否则不能传递弯矩。

跨间短槽(斜钩)支承

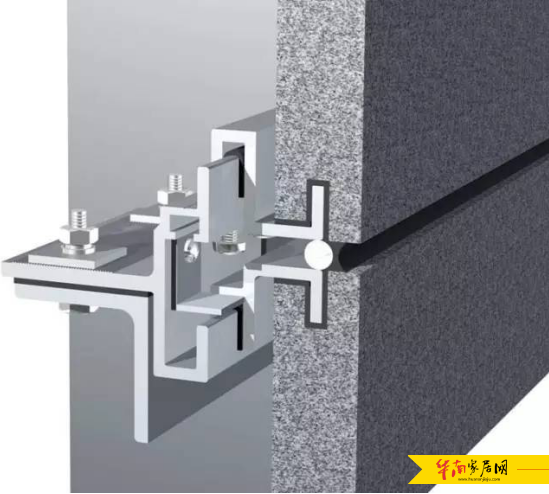

SE挂件传力途径应明确

SE挂件是比较成熟的挂接系统，但应设计好传力途径，否则仍然会出问题。一般应采用下部两点，即S形挂件作为承载点，F形挂件不承受重力荷载，仅承受风载。设计时应留有足够的间隙，即使石材面板发生沉降，F形挂件仍然不承受重力荷载。

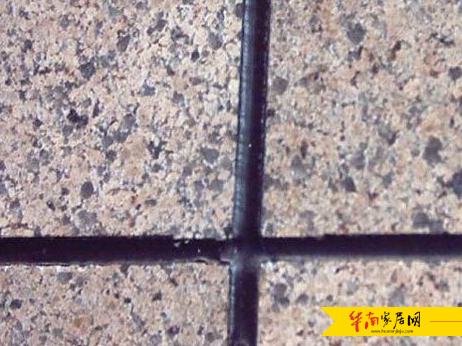

使用朝天缝、错缝
由于污染和曝晒等原因的影响，朝天缝更容易失效，除非建筑师强烈要求，尽量避免使用朝天缝。错缝连接对石材面板的几何尺寸要求较高，同时挂接难度高，一般尽量不用。

开放石材悬空保温系统无抗风压能力

由于石材面板间胶缝可能会对石材造成污染(硅油污染或吸灰污染)，使一些建筑师宁愿设计开缝式石材系统。如果按照JGJ133《金属与石材幕墙工程技术规范》的规定，保温材料与主体结构之间应留有50mm的空间，即保温材料悬空布置。由于外层石材面板为开缝式系统，风压会部分地作用在保温材料上，即要求保温层应具有抗风压性能。

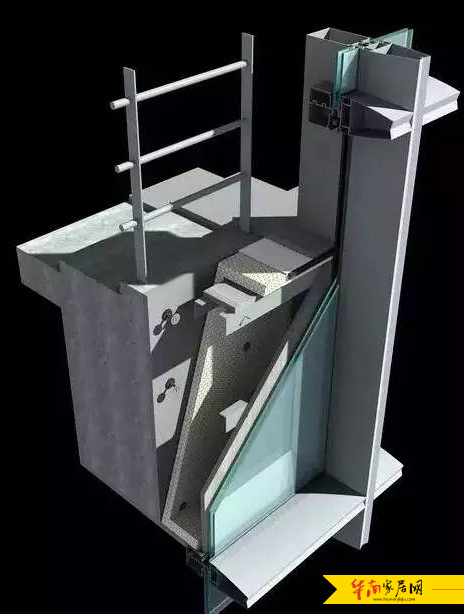

大面石材幕墙层间封堵问题

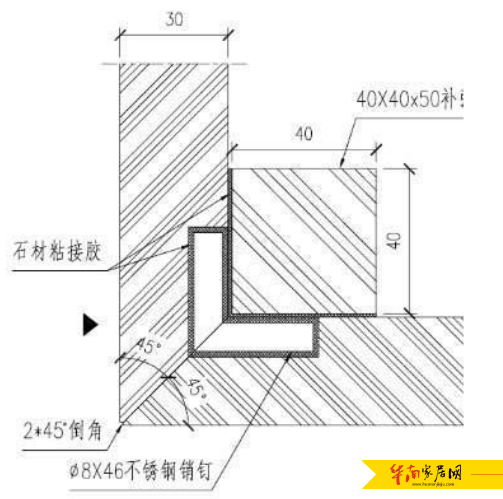

8MPa以下石材无加强构造
在GB/T21086-2007《建筑幕墙》中规定：弯曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。

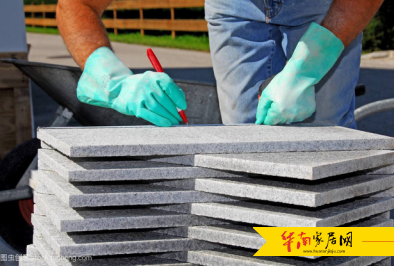

面板厚度不满足标准要求

花岗岩面板厚度至少为25mm，其他石材GB21086有明确的规定。一些业外人士开发的幕墙板材系统，在15mm厚的石材后部附加一些保温材料，或一些可靠性不高的支承构造，面板仍然为主要受力构件。这种系统工程应用后，由于没有标准支持，无法进行验收，造成大量的浪费。实践中，石材厚度不满足要求的工程，有些出现安全问题。例如北京某工程采用20mm的红色洞石，还没有通过验收即破裂脱落;广州某工程30厚红砂岩风化严重，出现破裂。

石材幕墙在设计上注意的要点繁多，稍不谨慎就可能造成不可挽回的安全问题。

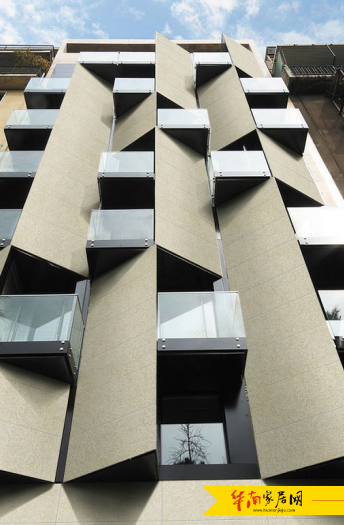

▲韩国济州岛酒店石英砖幕墙

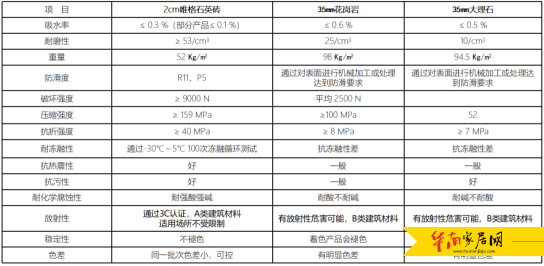

2、可降低20-30%施工造价
（1）材料价格：石材资源限采，价格日益攀升
（2）运输成本：石英砖与石材密度、重量相近，性能更高，相同面积重量的运输成本只有石材的一半左右
（3）干挂成本：石英砖较轻，可降低干挂龙骨规格，楼体总负载减少也可降低成本

（4）施工成本：施工前不需做六面防护处理；悬空铺贴简易；施工效率提高，人工成本大幅下降

3、幕墙干挂简便

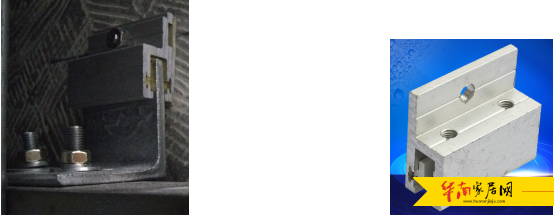

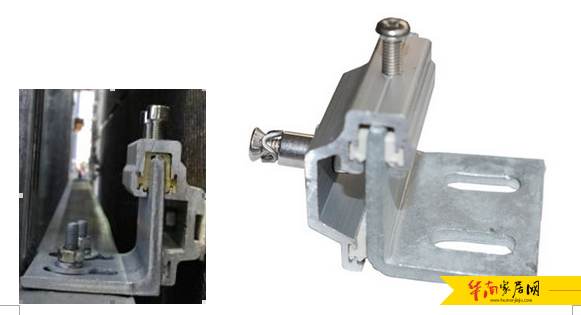

（2）R型挂件（耳挂）

R型挂件又分平耳挂和凹耳挂，平耳挂适合与敲击式、齐平式背栓搭配使用，凹耳挂适合与旋进式和间距式背栓搭配使用。R型挂件安装简单，咬合力比h型挂件好，适用于唯格2cm瓷板，已广泛使用于各种厚度的石材，挂件成本适中。

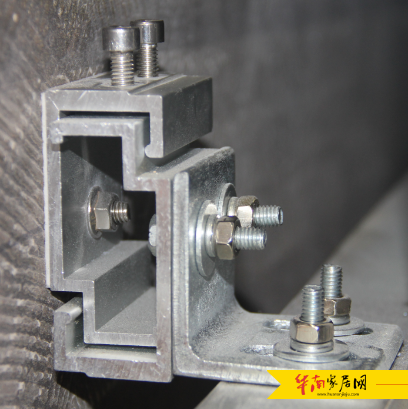

（3）C型挂件（子母挂）

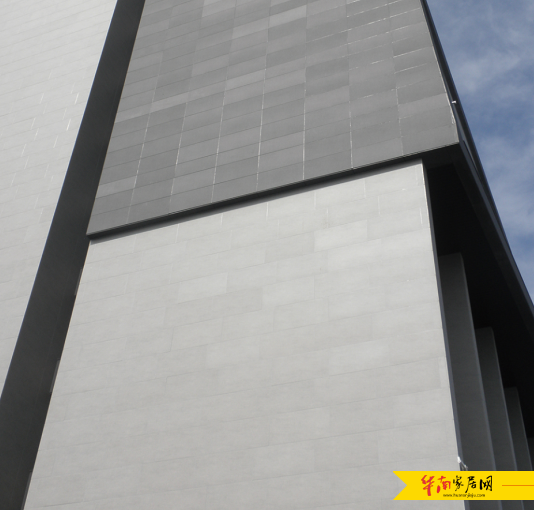

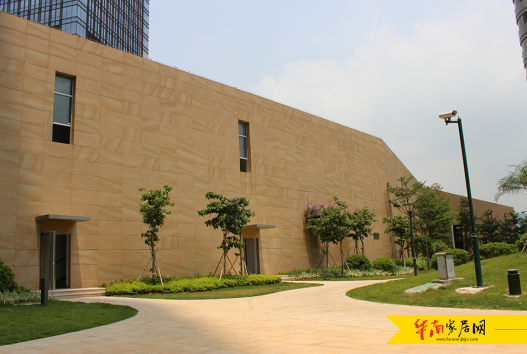

2cm石英砖幕墙案例

福建厦门泰地海西中心
